1.四氟成套设备厂家-推棒机线:棒挤出机、模具设计、加热圈、自动上料一站式服务

2.PLC智能控制:连续挤出,自带烧结,自调同心度,自动上料

3.挤出棒质量:表面光滑如镜,高抗张力、高拉伸强度、高密度。

4.专业技术指导安装调试,操作运行,工艺设定,维护保养,售后服务,原料渠道


一、设备操作环境要求

1. 场地地面要求平整,场地荷载不小于设计规定。

2. 操作平台需要洁净空间,减少灰尘进入,车间最好有通风管道,便于通风散热。

3. 工业用电标准380V 50Hz 3P,电压可根据用户需求定制。

4. 空间配置配电柜,压缩空气等配套设备。

5. 设备需要配备冷却水系统,可用二个桶/水箱配合冷却泵用来循环利用水资源。

6. 厂房室温建议不高于28 °C。

7. 纵向立式挤出设备从上向下挤出,设备安装在平台或者楼层上,空间高度2.8米左右。

需要考虑设备纵向的有效距离,设备固定的圆孔下方要保证足够的高度,以满足挤出四氟棒长度的要求。

8. 横向卧式挤出设备单层横向挤出,需要考虑设备横向的有效距离,需要保证四氟棒的长度要求。设备含模具长度4-7米(不包含挤出成品棒的长度),宽1.2米,高1.8米,空间高度2.8米左右。


二、设备参数表格

机器型号

PFLB20

PFB80

PFB150

加工方式

立式挤出机

横向挤出机

电机功率(KW)

14

24

33

直径范围

4-20   mm

25-80   mm

80-150mm   (200 mm)

棒挤出长度

持续挤出无限长度

控制器

PLC+触摸屏

PLC+触摸屏

PLC+触摸屏

产量 (Kg/h)

7+

8+

10+


电压

380V   50Hz 3P

380V   50Hz 3P

380V   50Hz 3P

每小时用电量(KW)

2+

2.5+

3+

加热温区

3-5

4-8

8-12

机器重量(Kg)

930

960

1220

机器高度(mm)

2150

1800

1900

占地面积(m2

3.5

7

10

模具

模具尺寸根据客户规格定制,模具整套包含模具主体,挤出头,连接法兰,配整套高温加热圈,整套传感器,冷却水套系统,连接高温线,模具和产品支架。表面光洁度特殊处理光滑耐用耐腐蚀,保温棉厚度5mm以上,加热厚度大于10mm。

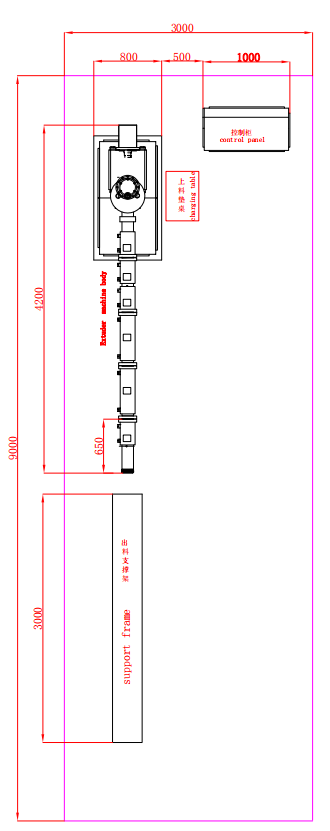

三、设备安装示意图,模具安装示意图



四、设备与模具的保养维护

1.    定期检查液压油的高度,清洁度和温度。

2.    建议每半年更换一次液压油。

3.    密封件有磨损及时更换。

4.    模具注意及时做清洁保养,表面涂薄层防护油。

5.    加热圈温度传感器轻拿轻放,妥当存放。



五、配件和备件说明

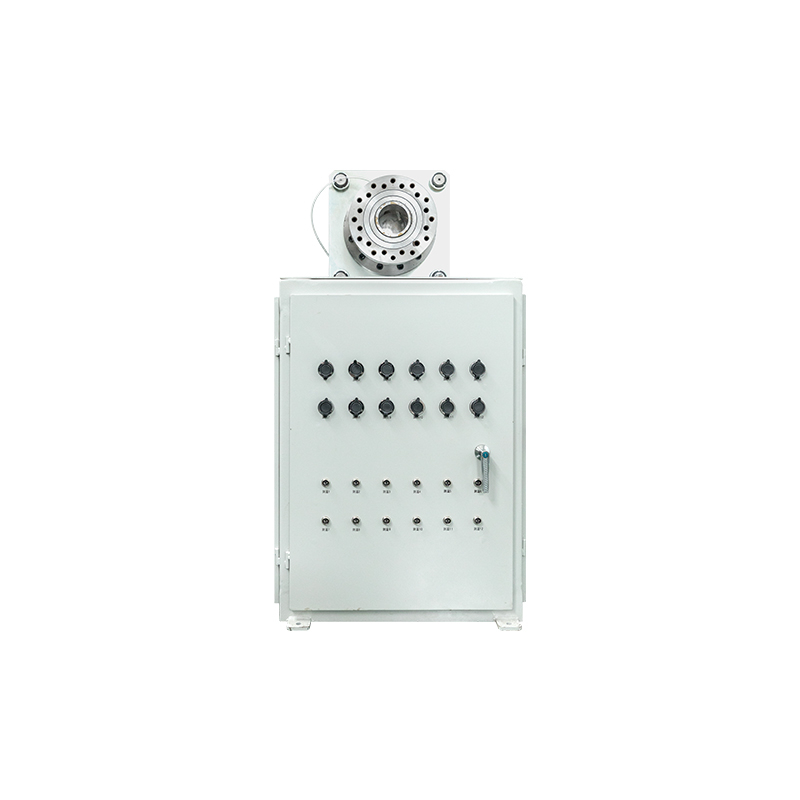

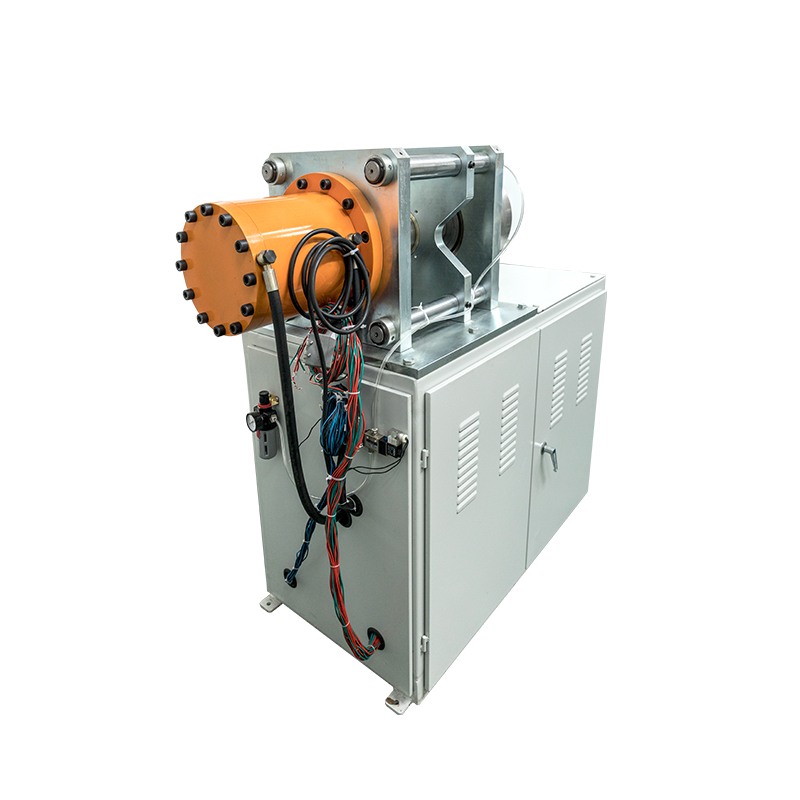

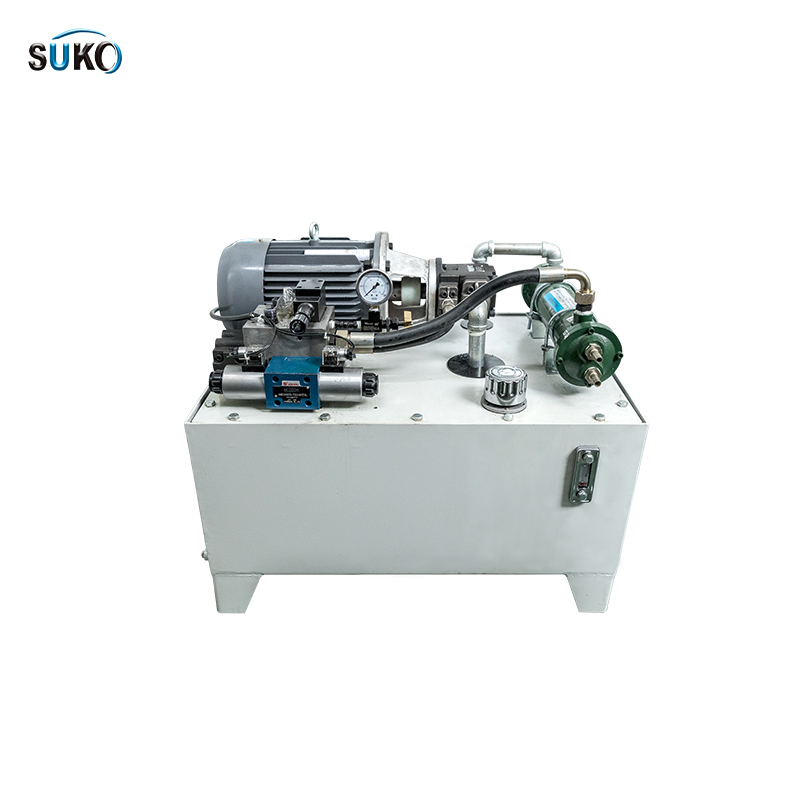

1. 设备由主机,液压站,控制柜,自动加料机,加热腔,模具等多个配件组成。设备必要配件随设备发给客户。

2. 设备必要配件清单随设备同时发给用户。

3. 用户在购买我公司设备时,除必备的配件外,我们会配备必要备件给到用户更换,维修设备。备件均为标准件,可以在当地市场购买。



六、工艺指导方式

1. 由于设备的特殊工艺,发货之前可以到厂内免费学习设备的安装,调试,运转,换模具,维护保养,工艺指导等。

2. 若由于受距离,人员,时间等不便因素影响,不能来我司学习,我方可在对方同意的条件下安排工程师上门指导设备的安装,调试,运转,换模具,维护保养,工艺指导等。

3. 我方也可以进行远程指导,用户可选择如电话,视频,邮件等其他方式学习设备的安装,调试,运转,换模具,维护保养,工艺指导等。



七、关于售后

1. 用户自收到机器之日起,机器所有配件保修期一年。保修期内免费提供维修指导服务。

2. 若保修期外配件出现问题及时联系说明问题,24小时内跟踪解决。

3. 若我方在当地有经销商,可联系当地经销商协同解决。

4. 所有关于设备的问题都可以通过邮件,视频,电话等方式向我方咨询。

咨询服务电话:+86-0519-83999079 / +8619975113419



八、四氟粉自动加料设备

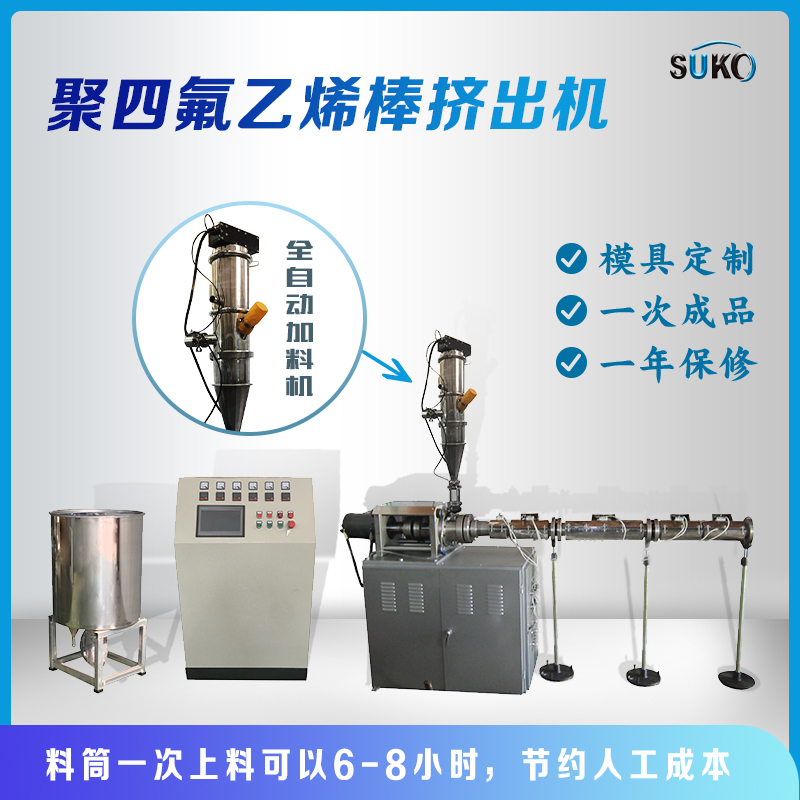

真空自动上料,含压缩空气反吹系统,启动放料系统,洗料软管,吸料枪,真空发生器,PCB控制器,输送量30-300公斤/小时,直径150mm高度600mm,设定自动上料吸料时间和放料时间,粉流量可控,全不锈钢制作,智能控制。

搅拌料筒直径600mm,高度700mm,2.2KW 减速电机,搅拌速度15-25圈/分钟,底板8-10毫米厚,一次可投料75-90公斤,可保证自动连续运行4-6小时。

1.配置清单:

名称

数量

产地/品牌

真空发生器

1个

国产

316L   不锈钢过滤器

4支

国产

真空料斗(304不锈钢)

1套

自制

压缩空气反吹系统

反吹阀

1套

新西兰

气动件

亚德客

气动放料门系统

1套

国产

控制系统

线路板

1套

自制

开关电源

1个

国产

电磁阀

1个

亚德客

吸料软管(Φ25)食品级钢丝加强软管

3米

德国

不锈钢吸料嘴(Φ25)

1支

350mm

不锈钢料筒

1只

直径600*高700mm

搅拌减速电机

1个

1.5KW 转速15-20转/分钟








2.技术参数

型号

压缩空气消耗量

供气压力

SKVQC-10

180L/min

0.4-0.6MPa


九、相关可选设备


  1. 四氟粉料预烧结炉

  2. 四氟块粉碎机;

  3. 电动筛粉机;

  4. 再生料粉碎生产线:切块机,清洗机,粉碎机;

  5. 粉料混料机/粉&助剂混料机;

  6. 液压切棒机;

其他四氟加工设备请咨询我司




1. 技术通过不断改良,更智能更稳定更高效。

2. 设备通过PLC智能控制,自动操作运行,操作简单。

3. 设计多样化,可以满足用户的不同需求,为客户定制。

4. 设备长期运行稳定、噪音低、保压期间节约电力能源,降低成本。

5. 设备和模具特殊工艺制作,耐腐蚀,经久耐用、使用寿命长。

6. 设备设计简约,占地空间小。

7. 挤出产品在密度、抗张力、拉伸力等方面性能优越。

8. 配备自动上料系统,加满一桶料50-80公斤,可保证运行4-8小时,节约人力成本。

9. 四氟推棒机连续挤出成型,根据长度切割。

10.提供整套模具系统,含全套相应配件,包括加热烧结系统、冷却、温控器、支架等。

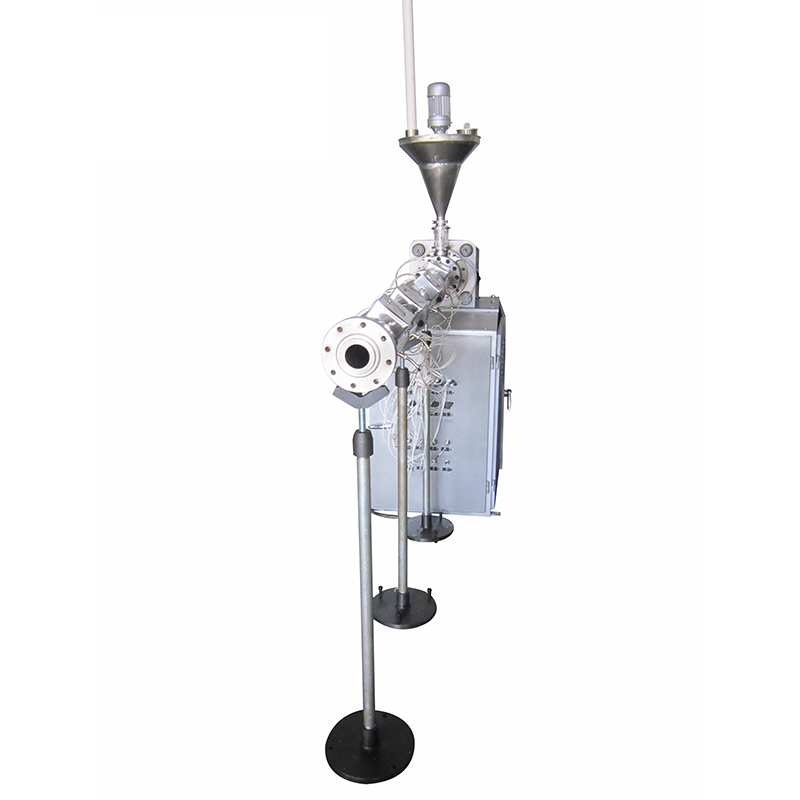

11.立式棒挤出机自上向下挤出,设备可以放置在二楼,或者搭建平台。
