聚四氟乙烯（PTFE）被誉为“塑料王”，以其优异的耐化学腐蚀性、极低的摩擦系数和宽泛的使用温度范围（-200℃至+260℃），在化工、电子、医疗、航空航天等领域得到了广泛应用。然而，PTFE的成型加工与其他热塑性塑料截然不同——它不具备流动性，无法像普通塑料那样通过常规注塑成型。这就决定了PTFE制品的生产需要一整套专门设计的设备和工艺。

那么，从PTFE原料到最终成品，究竟需要哪些机器设备？本文将按生产流程，逐一为您梳理PTFE制品生产中涉及的主要设备类型。

一、PTFE成型工艺的特殊性

在了解设备之前，有必要先理解PTFE成型为什么特殊。

PTFE的熔融粘度极高，在380℃时仍高达10¹⁰泊，即使加热到熔点以上也不会像普通塑料那样流动。因此，PTFE不能采用常规的注塑成型。目前主流的PTFE成型工艺包括：

• 模压成型：将PTFE粉末装入模具，在液压机下压实成型，再送入烧结炉高温烧结。

• 柱塞挤出：将PTFE粉末或预压坯料装入料腔，通过柱塞的推送力使其通过模具挤出成型。

• 糊膏挤出：将PTFE树脂与助挤剂混合成糊状，通过推压机强行通过锥度模具挤出。

• 旋切加工：将PTFE坯料在车床上旋切成薄膜。

• CNC精密加工：对烧结后的PTFE制品进行车削、铣削、钻孔等二次加工。

不同的工艺路线，对应着不同的设备组合。

二、PTFE制品生产全套设备详解

1. 原料处理设备

PTFE原料在进入成型工序之前，往往需要经过预处理。

V型混料机用于将PTFE树脂与各种改性添加剂（如玻璃纤维、碳纤维、石墨、二硫化钼等）均匀混合，以满足不同制品的性能要求。对于糊膏挤出工艺，还需要将PTFE树脂与助挤剂在混料机中充分混合成均匀的糊状物。

预烧结炉用于对PTFE粉末进行预烧结处理，改善其成型性能。

破碎机与筛粉机用于将预烧结后结块的PTFE原料破碎并筛分成均匀的粉末，确保后续成型的均匀性。

2. 模压成型设备

模压成型是PTFE制品最基本、最常用的成型方法，尤其适用于生产板材、棒材、垫片、密封圈等制品。

液压模压机（也称模压成型机）是模压成型的核心设备。PTFE粉末装入模具后，在液压机下承受高压（通常为20-235MPa）压实成型。对于大型制品或高密度要求的产品，需要使用大吨位液压机。

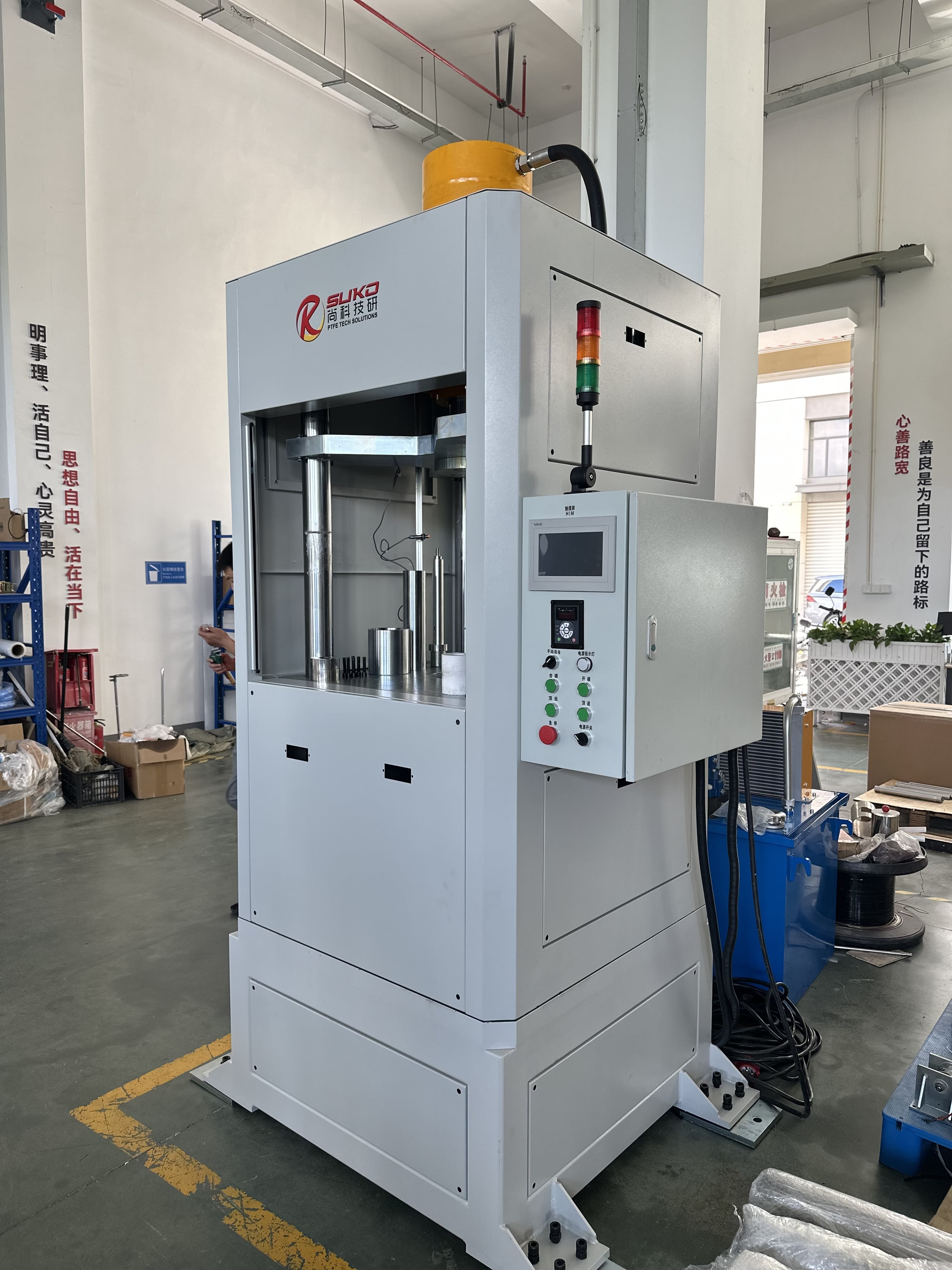

63T双头压衬套模压机是更先进的模压设备。它采用上下双液压缸同步施压，从模具上下两个方向同时压实PTFE材料。这种双向压缩方式能有效消除单缸压机常见的中心孔隙和密度梯度问题，确保制品各部位的力学性能一致。该设备适用于纯PTFE及改性PTFE，可生产棒材、管材、环件、定制几何形状及大面积密封件，最大生产高度可达300mm以上，外径范围可达2000mm。

3. 挤出成型设备

挤出成型是生产PTFE管材、棒材、软管等连续长度制品的核心工艺。

四氟棒推压机（也称PTFE棒材柱塞挤出机）用于生产PTFE棒材。PTFE粉末或预压坯料装入料腔后，由柱塞施加压力将其通过模具挤出，再经烧结炉烧结成型。根据产品直径的不同，可选择不同型号的推压机。尚科四氟棒推压机可生产直径4-20mm至80-150mm等多个规格的棒材。

四氟管推压机（也称PTFE管材柱塞挤出机）用于生产PTFE管材。以PFG500型管推压机为例，可生产外径300mm至500mm的PTFE管料，采用垂直柱塞式挤出，PLC智能控制，连续挤出，自带烧结。

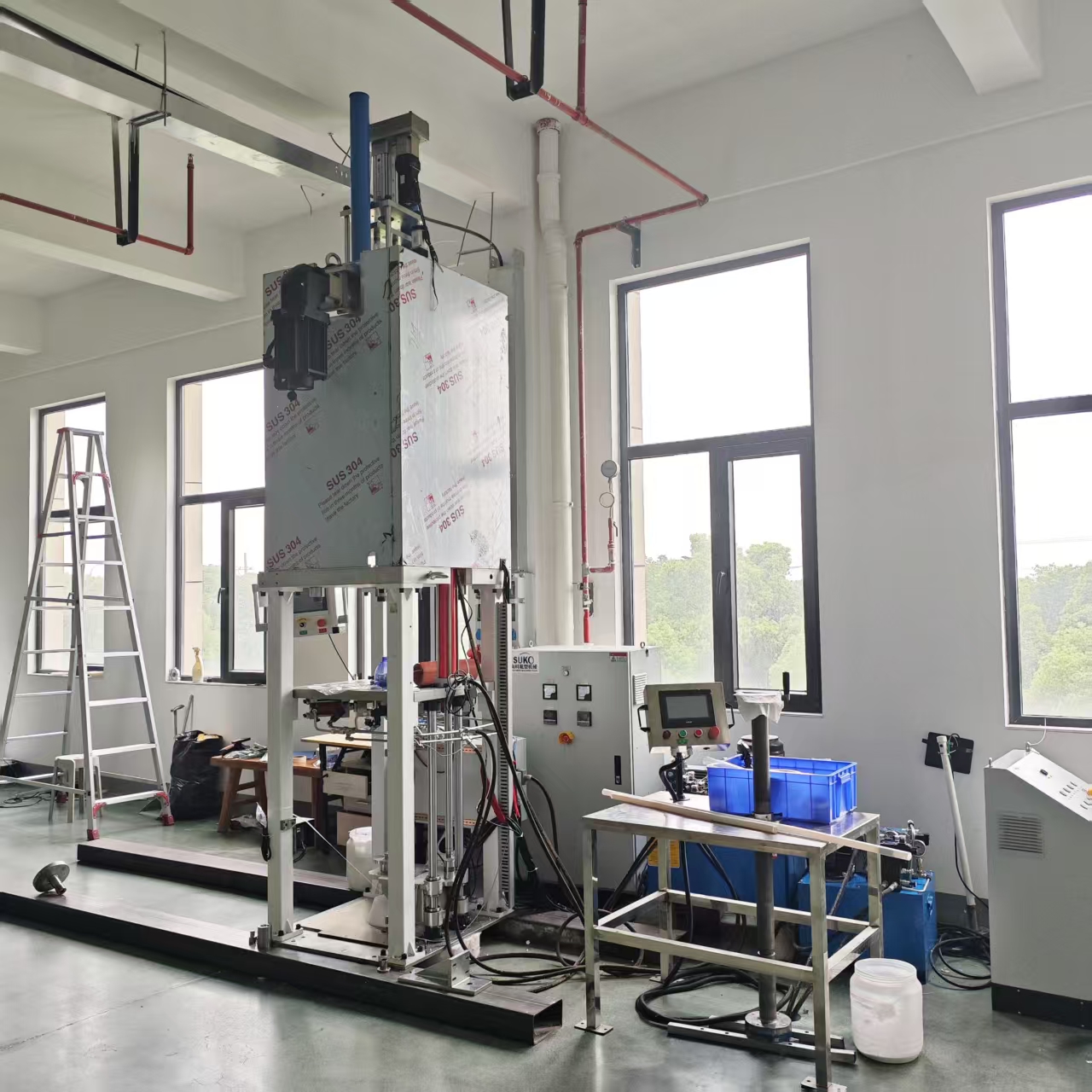

糊膏软管挤出机（也称PTFE糊膏挤出机）用于生产PTFE软管。该工艺将PTFE树脂与助挤剂混合成糊状，通过推压机强行通过锥度模具挤出，获得排列均匀的纤维状结构，再经干燥和烧结成型。这种设备可生产外径8mm至70mm的PTFE波纹软管。设备配备PLC控制系统和触摸屏人机界面，可实时监控温度、压力和速度。

4. 烧结设备

烧结是PTFE成型中不可或缺的环节。压制成型或挤出后的PTFE坯料，需要在严格控制的温度下进行烧结，使PTFE颗粒熔融并重新结晶，从而获得最终的力学性能。

烧结炉（也称四氟烘箱）是完成这一工序的关键设备。PTFE的烧结温度通常在370℃至380℃之间。烧结炉需要具备精确的温控能力，提供严密的温度控制和整个加热室的温度均匀性，以确保制品烧结质量的一致性。烧结炉用于烧结PTFE模压棒、板材、管材等。

5. 辅助加工设备

除了上述主要成型设备，PTFE制品的生产还需要一系列辅助加工设备。

旋切机用于将聚四氟乙烯棒料旋切成一定厚度的塑料膜，薄膜厚度可调。高精度旋切机可将PTFE薄膜厚度控制在0.20mm至7mm的范围。

四氟波纹管机（也称特氟龙波纹管机）用于生产PTFE波纹管。该设备将聚四氟乙烯管材在一定模具中加热到一定温度，管内给予一定的内压，使管材横向扩大（吹胀）然后冷却定型而制得波纹管。

切割机用于将挤出或模压成型的PTFE棒材、管材按需要长度切断。

CNC加工设备用于对烧结后的PTFE制品进行精密二次加工。PTFE可通过传统的CNC车削、平面铣削和深孔钻削进行加工。

收卷装置用于收集连续挤出的PTFE管材、棒材或薄膜产品。

法兰垫片自动成型机用于自动化生产PTFE法兰垫片，具有高效生产、节能环保、精确控制等特点。

三、完整生产线配置

根据不同的产品类型，PTFE制品的生产线配置也有所不同：

PTFE棒材或管材生产线通常包括：V型混料机 → 四氟棒推压机或四氟管推压机（或模压机）→ 烧结炉 → 切割机 →（如需要）旋切机。

PTFE软管生产线通常包括：V型混料机 → 预压机 → 糊膏软管挤出机 → 干燥挥发箱 → 烧结炉 → 收卷装置。

PTFE模压制品生产线通常包括：V型混料机 → 液压模压机 → 烧结炉 →（如需要）CNC加工设备。

PTFE薄膜生产线通常包括：V型混料机 → 模压机（制坯）→ 烧结炉 → 旋切机。

四、如何选择适合的PTFE设备？

选择PTFE生产设备时，需要考虑以下几个因素：

产品类型：不同的产品需要不同的成型工艺。棒材和管材适合推压挤出成型，垫片和密封件适合模压成型，薄膜需要旋切工艺。

生产规模：大批量生产适合自动化程度高的设备（如PLC控制的推压机），小批量或多品种生产则半自动设备更为灵活。

产品精度要求：高精度产品需要配备先进控制系统的设备。

材料类型：纯PTFE与改性PTFE（添加玻纤、碳纤等）对设备的要求有所不同。

五、尚科PTFE机械设备——您的一站式合作伙伴

江苏尚科氟塑机械科技有限公司是一家专业从事PTFE及高分子材料机械设备研发、生产和销售的高新技术企业，拥有超过14年的行业经验。公司拥有自有厂房6000多平方米，配备万级净化车间，并通过ISO13485体系认证，荣获高新技术企业及科技型中小企业称号。在医疗薄壁管、多腔管挤出设备领域，技术性能超越国际同行，产品远销美国、日本、韩国、墨西哥、西班牙、巴西等全球四十多个国家和地区。

公司的主要经营设备包括：聚四氟乙烯糊膏挤出机、柱塞挤出机（含四氟棒推压机、四氟管推压机）、模压成型机、烧结设备等，以及专用配套辅助设备。公司持有四十多项专利，还拥有多项商标、软件著作权和发明专利等。

尚科提供PTFE制品生产的全套设备解决方案，产品涵盖：

• 四氟管推压机

• 四氟棒推压机

• 糊膏软管挤出机

• 模压成型机

• 烧结炉

• 旋切机

• V型混料机

• 四氟波纹管机

• 法兰垫片自动成型机

尚科设备以稳定的性能、精密的控制和专业的技术支持赢得了全球客户的信赖。

如需了解更多产品详情或获取选型建议，欢迎访问尚科官网：

https://www.sukoptfe.cn/

常见问题

问：PTFE为什么不能像普通塑料一样注塑成型？

答：PTFE的熔融粘度极高，在380℃时仍高达10¹⁰泊，加热到熔点以上后不会像普通热塑性塑料那样流动，因此无法采用常规注塑成型，需要采用模压、柱塞挤出或糊膏挤出等特殊工艺。

问：生产PTFE棒材需要什么设备？

答：生产PTFE棒材主要需要四氟棒推压机和烧结炉。根据棒材直径的不同，可选择不同型号的推压机，直径范围从4mm到150mm均可生产。

问：PTFE软管挤出机可以生产多大尺寸的软管？

答：PTFE糊膏软管挤出机可生产外径8mm至70mm的PTFE软管及波纹软管。

问：模压成型和挤出成型有什么区别？

答：模压成型是将PTFE粉末装入模具后在液压机下压实，适合生产板材、垫片、密封圈等非连续制品。挤出成型是将PTFE通过柱塞推送通过模具连续挤出，适合生产管材、棒材等连续长度制品。

问：什么是双作用模压机？优势是什么？

答：双作用模压机采用上下双液压缸同步施压，从模具上下两个方向同时压实PTFE材料。这种双向压缩能消除单缸压机常见的中心孔隙和密度梯度问题，确保制品力学性能一致。

问：尚科提供哪些PTFE生产设备？

答：尚科提供四氟管推压机、四氟棒推压机、糊膏软管挤出机、模压成型机、烧结炉、旋切机、V型混料机、四氟波纹管机、法兰垫片自动成型机等全套PTFE生产设备。更多信息请访问 https://www.sukoptfe.cn/。
