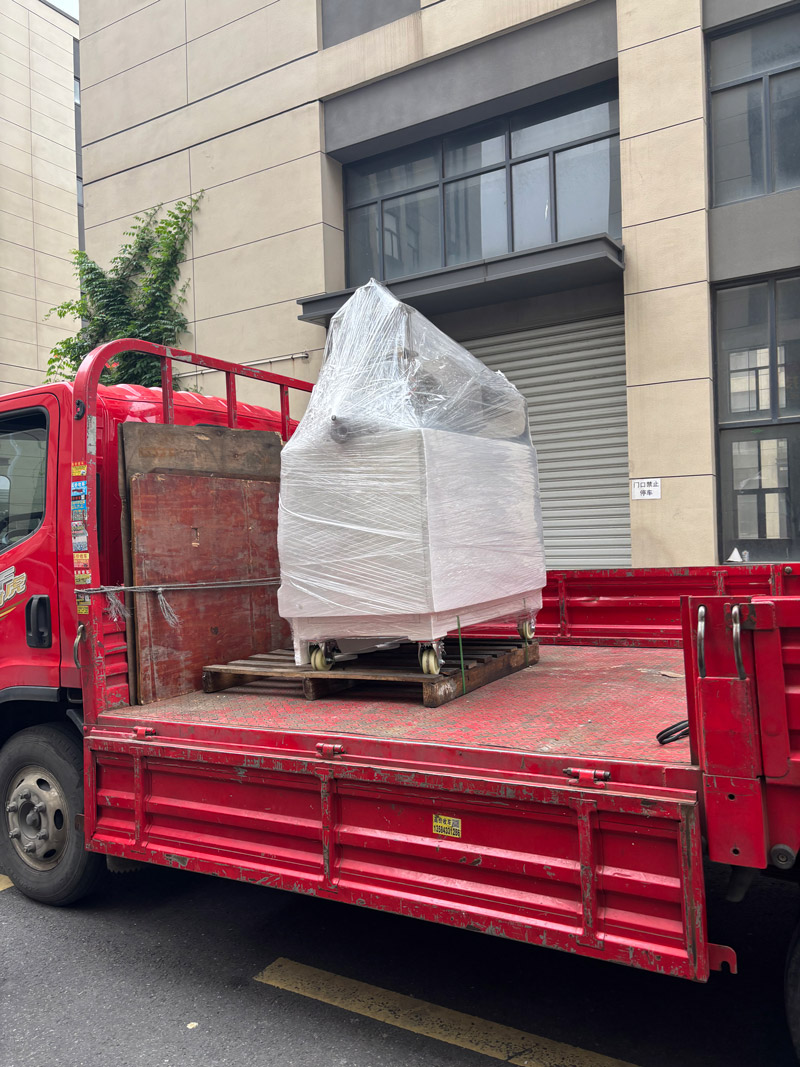

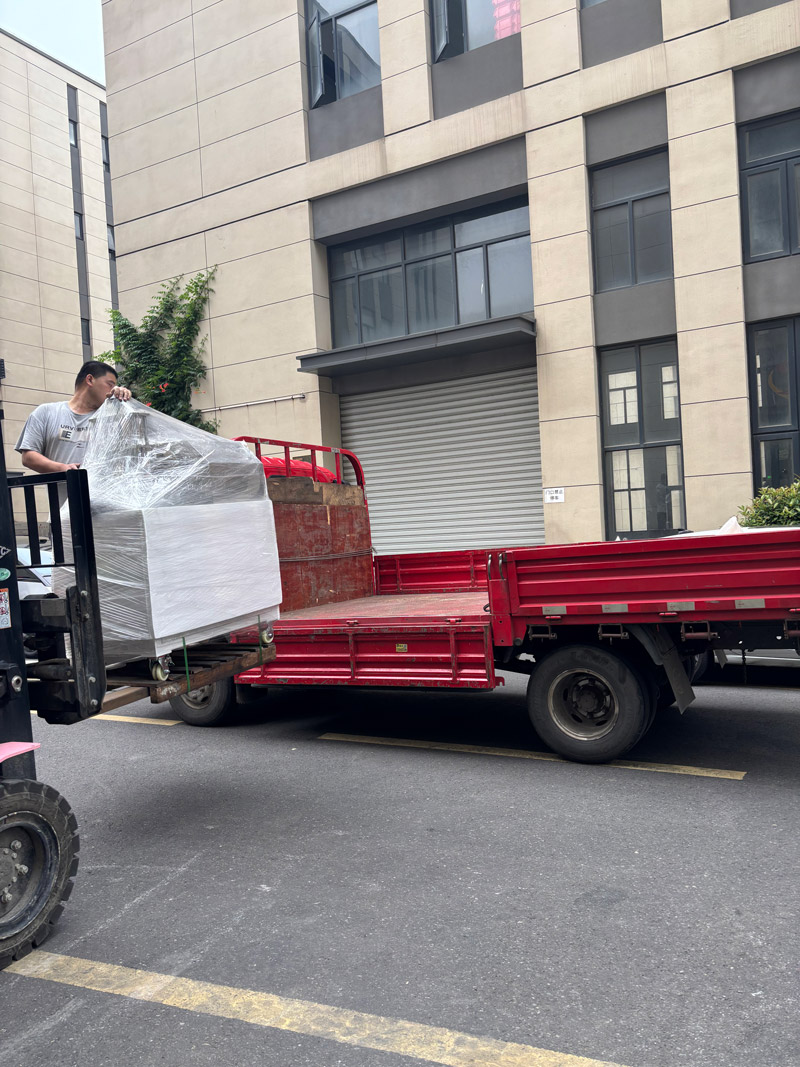

2026.06.08，江苏尚科氟塑机械科技有限公司一台CKCM50四氟（PTFE）波纹管成型机圆满完成出厂调试，正式发往大连客户现场。需要特别说明的是，本台设备并非标准量产机型，而是根据大连客户的特定生产需求进行深度定制的专用设备，在外径范围、壁厚规格及控制功能上均做了针对性优化，能够精准匹配客户的产品工艺要求。

一、本次定制亮点：为大连客户量身打造

与常规CKCM50机型（通用外径范围8-70mm）不同，本次发货设备按客户要求，将加工能力定制为外径8-50mm、壁厚1-2mm，聚焦于中小规格四氟波纹管的高品质生产。同时，设备严格执行±1mm的螺距精度控制，确保每一段波纹均匀一致；并搭载PLC程序控制系统，实现了挤出螺纹段定长控制，客户可根据产品规格自由设定成型长度，操作简便、重复性好。

定制核心参数一览

这台设备出厂前所有定制功能均验证达标。随设备一并提供的还有操作手册、工艺推荐参数及远程技术支持，确保客户收到设备后能够快速投产。

二、波纹管成型机通用知识介绍

在深入了解本次设备之前，有必要对四氟波纹管成型机的通用原理和功能做一简要介绍，这有助于理解定制参数背后的技术含义。

1. 成型工艺原理

PTFE波纹管是将聚四氟乙烯直管在特定模具中加热至设定温度，管内施加压力使管材横向扩胀形成波纹，随后冷却定型而制得。该工艺赋予波纹管聚四氟乙烯固有的耐高温（-80℃~260℃）、耐强腐蚀、低摩擦系数等优异性能，同时使其具备良好的柔韧性和弹性，能够吸收管道热胀冷缩引起的长度变化，连接刚性大而易脆管道的错位，起到缓冲和补偿作用。

2. 常见波纹类型

根据波纹形状不同，波纹管成型机可生产以下三种规格：

• V型波纹：波距小、波深浅，弯曲刚度较大，常用于需较高承压能力的场合。

• U型波纹：波距较大、波深较深，柔韧性好，适用于需要较大位移补偿的场景。

• Ω型波纹：形状特殊，兼具强度和柔性，多用于高端工业领域。

CKCM50机型通过更换模具和调整工艺参数，可灵活切换上述波纹类型，满足不同行业需求。

3. 通用核心部件与控制

一台标准的四氟波纹管成型机通常包含以下部分：

• 加热系统：精确控制成型区域温度，保证PTFE材料良好塑性。

• 加压系统：提供稳定可控的内压，使管壁均匀扩张。

• 牵引与成型模具：决定波纹形状、螺距和波深。

• PLC控制系统：实现温度、速度、压力、定长等参数的自动化调节，大幅降低人工干预。

输出速度一般在12-20m/h范围内可调，既保证了生产效率，也兼顾了成型质量。

4. 广泛的应用行业

PTFE波纹管凭借其耐腐蚀、耐温、不粘、自润滑等特性，广泛应用于：

• 医疗：导管、输液管路等要求高洁净度的场合

• 化工：连接反应釜、贮罐的给排料管，补偿管道位移

• 电子：耐高温电线保护套管

• 航空航天：燃油、液压系统柔性管路

• 汽车：油路、气路连接管

• 机械：不锈钢编织增强管的内芯

三、江苏尚科CKCM50机型通用参数

除了本次定制的范围之外，CKCM50平台本身具备更高的扩展能力。其标准技术参数如下，可供客户后续升级或选购时参考：

由此可见，本次发往大连的设备是在该通用平台基础上，将外径上限定为50mm、壁厚起点设为1mm，更精准地匹配客户的产品线定位，避免了不必要的规格冗余。

四、为什么选择江苏尚科氟塑？

江苏尚科氟塑机械科技有限公司创立于2014年，拥有自有厂房6000多平方米、万级净化车间，通过ISO13485体系认证，荣获高新技术企业及科技型中小企业称号。公司持有四十多项专利及多项软件著作权，产品远销全球四十多个国家和地区，与中科院、东华大学、清华大学、隆基、东岳、圣戈班等多家高校及知名企业深度合作。

无论是标准机型还是完全按照客户需求定制的非标设备，尚科氟塑均提供从设计、制造、调试到工艺支持的全流程服务。每一台设备出厂前均经过严格带料试机，并提供一年保修及终身技术支持。

五、联系我们

如果您也需要一台符合特定外径、壁厚或控制要求的四氟波纹管成型机，欢迎访问江苏尚科氟塑官方网站，查看产品中心或直接提交您的定制需求。

官网：https://www.sukoptfe.cn/
联系电话：19975113419 | 0519-83999079
邮箱：info@sukoptfe.cn
地址：江苏省常州市武进区西太湖长秀路8号31-1

江苏尚科氟塑——以精密智造，为您的每一米波纹管提供最适合的成型方案。
