第一部分：设备概况

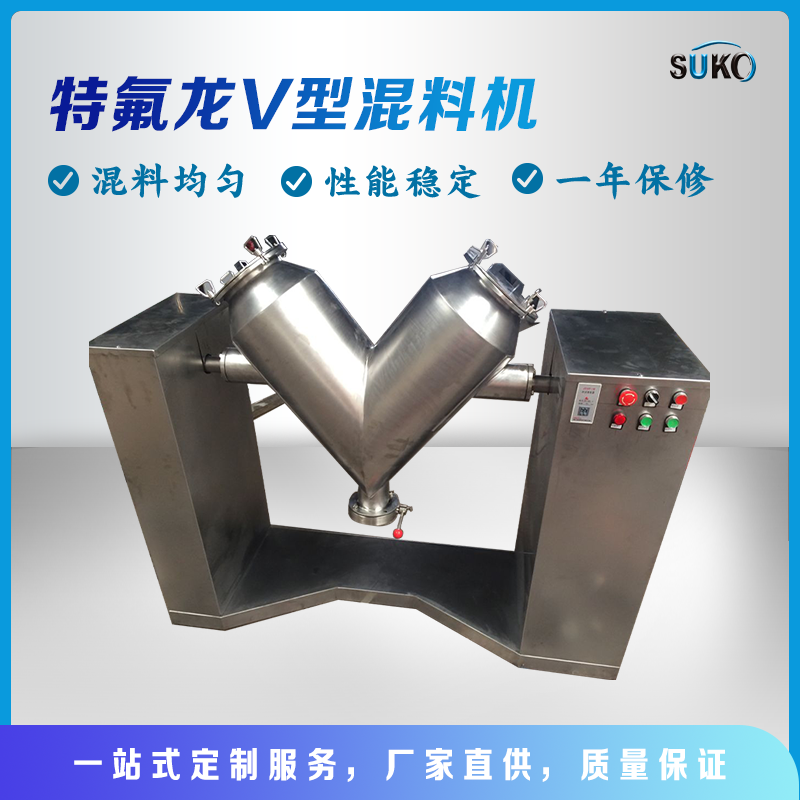

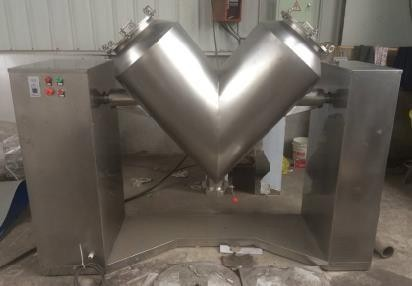

一、设备名称：V 型混料机

二、设备型号：V-100

三、设备数量：壹台

四、设备用途：用于粉料的混合

五、基本要求：

1、每台 40-50L 物料/批次进行混合,并且混料过程中不带入任何杂质。

2、设备桶体材质为 SUS304 不锈钢，且内外部作抛光处理，无混料死角，不粘料。

3、设备设计合理先进，运行稳定，可靠性好，操作简单，噪音小于 65db。

第二部分：设备性能

一、设备技术参数：

1、混料桶总容积 100L,物料处理量:40-50L。

2、设备主电机功率 1.5kw。

3、混料时间数码设定 0-99 分钟,定时停机。

4、电源：380V/220V/50Hz。

二、主要部件技术说明

1、设备主电机电压三相 380V ，电机额定输出功率 0.75kw。

2、混料桶总容积 100L 有效容积 50L ,标准装载量 25kg（按物料松状密度 0.5 计算） ，桶体采用 SUS304 不锈钢板制作，桶体内外部作抛光处理，无混料死角，不粘料，桶体安装主轴处安装加强板、加强筋，进行加固处理。

3、机架材料为型钢，底板用 A3 钢板包覆，以便清洁，机架整体内外光滑，平整， 表面里层作防锈处理，表层采用烤漆处理。

4、出料前料桶角度可调（采用电动式控制桶体出料角度）。进料口Ф250mm，盖子采用双支点单螺杆压紧装置，密封性好，经久耐用且操作方便，出料口采用 DN100 蝶阀控制出料流量，保证无死角。

5、混料桶两端主轴保持绝对同心度，这样设备运转平稳，可避免轴承的损坏， 同时还可延长轴承的使用寿命。

6、混料时动平衡良好，无冲击。桶体转速≧13r/min,工作嘈音 65dB 以下。

7、减速机采用摆线针轮减速机，电机和减速机采用直连式，减速机与混料桶采用链轮传动，传动部位全封闭结构，无粉尘污染。

8、混料时间数码设定（0~99 分钟），定时停机。

9、电器采用人民电器和德力西电器，设备控制为随机操控。

10、设备外形尺寸：1200㎜×1000㎜×1450㎜（长×宽×高）
