PTFE软管糊膏挤出机说明书

发布时间 : 2020-03-09  浏览次数 :

一、PTFE软管挤出机简介

聚四氟乙烯俗称四氟、铁氟龙、塑料王、特氟龙,四氟软管糊膏挤出机是专门制造聚四氟乙烯管的机器,此管俗称毛细管、套管或软管。设备线从原料开始到筛粉,混料,熟化,制坯,挤出,收卷,冷却,切断这一完整过程,生产出符合各种要求的软管产品。受用途、规格、配料、用户需求等相关因素影响,目前可设计生产不同的规格的四氟软管机。其生产出来的聚四氟乙烯软管,被广泛应用到军工,化工、医疗、航天、机械设备、热交换等领域。

根据客户要求作不同设计,有智能全自动型和简易型。简易型的则是根据有的公司需要单独设计,主要用于试验和测试用,人工调节操作控制,设备成本较低,适合小批量生产。智能全自动型由PLC控制,触摸屏设定后,自动调节挤出速度,温度控制,挤出管的质量控制等。

江苏尚科氟塑机械科技有限公司专业从事氟塑设备的研发、生产和销售,在四氟设备领域有多年的研发经验,我们的设备已服务国际市场近四十个国家和地区,客户涉及医疗行业、航天行业、军工行业、化工行业、汽车行业及各种机械管道配件行业,得到了国际氟塑行业广泛认可。公司价值观:创新、科技、高效、智能。公司使命:创建四氟设备全球第一品牌。尚科值得您的信赖。

二、PTFE软管挤出机特点

1.     糊膏状挤出各种规格分散料四氟管;

2.     立式安装挤出,每分钟可挤出2-15米;

3.     挤出长度可根据要求定制;

4.     设备智能控制,运行稳定;

5.     维护维修方便,传动灵活,结构易安装;

6.     尚科提供整套设备、必要辅助设备及技术方案;

7.     尚科提供运行工艺技术指导;

8.     可挤出多层材质管。

三、设备安装环境要求

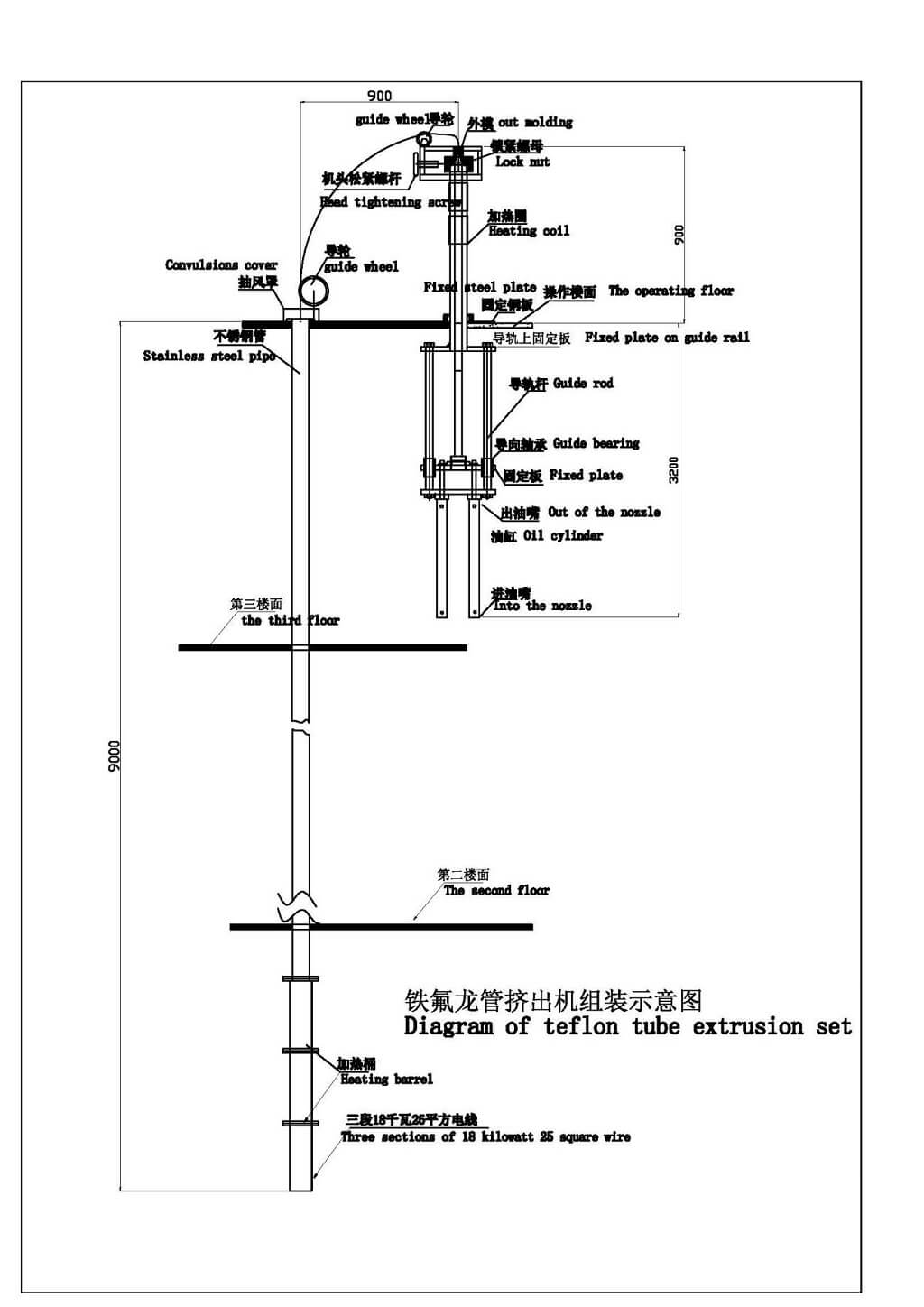

PTFE软管糊膏挤出机说明书(图1)

1. 需要三层空间来安装设备,在三楼操作层进行操作,操作空间保持洁净,不要有灰尘进入。前置工序备料室,用来混料原料和助剂,熟化原料。会放置熟化炉和混料机,及电动筛。二楼放置液压站,作为维护平台,一楼管子挤出,收卷成品挤出管。

2. 对于外径50mm以上的大管,需要从上往下挤的,操作层面要求更高,这个操作层面根据客户要求,约8-10米高。

3. 对于外径小于40mm管挤出线的楼层高度,整体大概13-15米左右。

4. 我们可以根据客户的楼层实际尺寸,定制设备。

5. 根据产品特性,为确保挤出的四氟管物理特性,目前国际上都是立式挤出,没有卧式挤出。

6. 正常情况下一个平方承重需要在500公斤到一吨左右,设备总的重量两吨左右。

7. 制坯机占地面积1平方左右,挤出机占地面积1.5平方左右。

8. 工业用电标准380V 50Hz 3P,电压可根据用户需求定制。

9. 简易设备需要配置压缩空气。

10 . 我司全程为客户提供安装指导。

四、设备通用参数表格

主要技术参数

序号

项目

技术参数

挤出四氟管范围:

1

外径范围

0.5mm - 70mm

2

壁厚范围

0.1mm - 3mm

主挤出机

1

功率

3 KW-10 KW

2

汽缸直径

20mm-300mm

3

负载腔长度

400mm – 2000mm

4

挤出类型

垂直向下或向上的类型

5

压力类型

液压

6

电压

380V 3P 50Hz

预成型机

1

功率

1KW -10KW

2

汽缸直径

20MM-300mm

3

负载腔长度

400mm – 2000mm

4

压力类型

液压

5

挤出类型

垂直上升

6

电压

380V 3P 50Hz

烧结炉

1

功率

2-10 kw

2

烧结区

3

3

高度

8000-9000mm

4

温度

500

5

电压

380V 3P 50Hz

控制系统

1

控制面板

触摸屏程序控制系统

注意:

软管挤出机是根据不同的管尺寸范围来设计不同的挤出产品线

五、设备操作流程

1. 检查设备通电电压和功率是否相符,线路连接符合接线图。

2. 检查液压油位置,检查液压管路连接是否正确。确认压缩空气连接。

3. 检查模具是否正确安装,手动运行调试确认。

4. 接通电源,通过PLC系统设定压力、各个温区温度、保压时间、挤出速度等参数。

5. 将准备好的四氟坯放入挤出机中。

6. 准备就绪,启动机器。

7. 将挤出的四氟管收卷或切成需要的长度。

8. 使用完毕,关闭机器并对模具进行清洁。

六、设备与模具的保养维护

1.    定期检查液压油的高度,清洁度和温度。

2.    建议每半年更换一次液压油。

3.    密封件有磨损及时更换。

4.    模具注意及时做清洁保养,表面涂薄层防护油。

5.    加热圈温度传感器轻拿轻放,妥当存放。

七、配件和备件说明

1. 设备必要配件随设备发给客户。

2. 设备主要配件清单随设备同时发给用户。

3. 用户在购买我公司设备时,除必备的配件外,我们会配备必要备件给到用户更换,维修设备。备件均为标准件,可以在当地市场购买。

八、工艺指导方式

1. 由于设备的特殊工艺,发货之前可以到厂内免费学习设备的安装,调试,运转,换模具,维护保养,工艺指导等。

2. 若由于受距离,人员,时间等不便因素影响,不能来我司学习,我方可在对方同意的条件下安排工程师上门指导设备的安装,调试,运转,换模具,维护保养,工艺指导等。

3. 我方也可以进行远程指导,用户可选择如电话,视频,邮件等其他方式学习设备的安装,调试,运转,换模具,维护保养,工艺指导等。

九、关于售后

1. 机器设备自销售之日起,所有配件及主机保修期为一年。

2. 出现问题及时联系说明问题,我司客服人员24小时内跟踪解决。

3. 如客户当地有我公司的经销商,则通过当地经销商协同解决。

4. 如客户需求比较紧急,则我司会及时给予视频技术支持。

售后服务电话:+86-0519-83999079 / +8619975113419

十、其他相关可选设备

其他相关可选设备:

1

电动筛

混合前先把粉末弄松

2

粉&助剂混料机

将粉末与液体润滑剂混合

3

熟化炉

用于烧结粉末加液体润滑剂

4

除静电仪器

烧结前,挤出机排出管内静电

5

收卷机

自动挤出管

6

波纹管成型机

做外径8-50mm的波纹管

7

其他四氟设备请联系我司咨询
