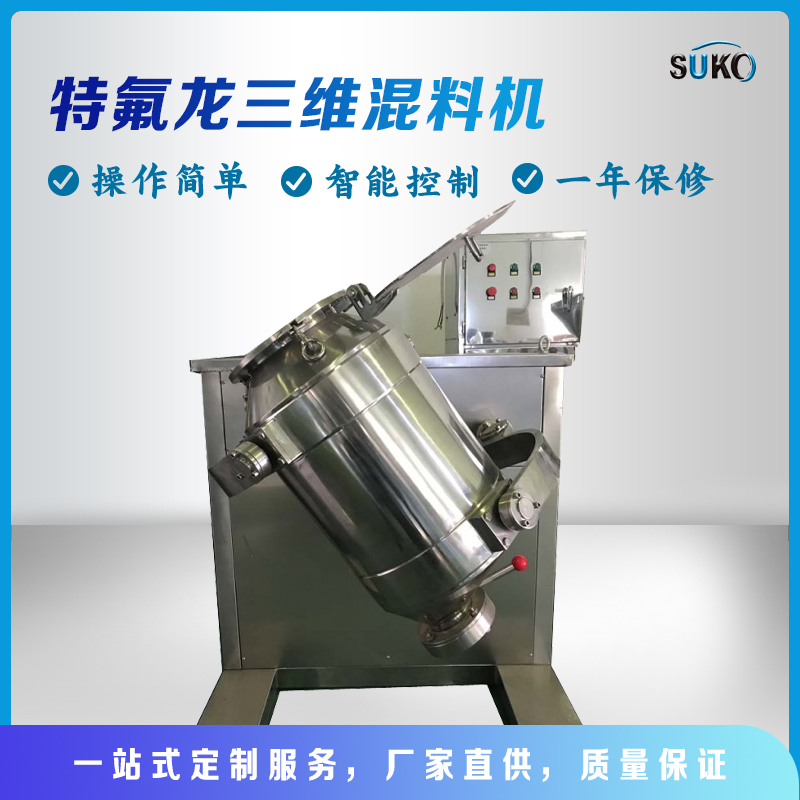

三维混料机SYH-50

三维混料机SYH-50
三维混料机SYH-50
三维混料机SYH-50
三维混料机SYH-50

一,工作原理:

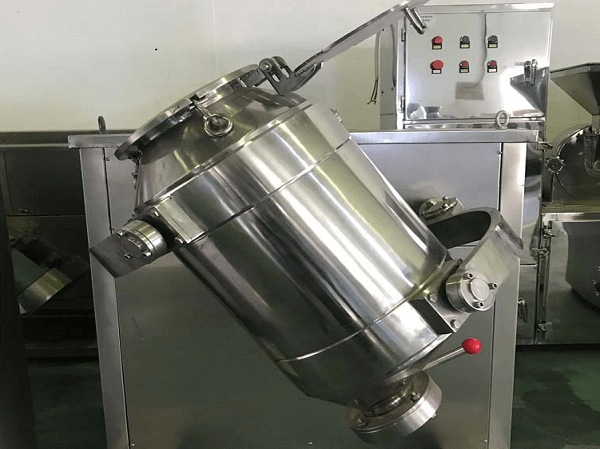

混合筒通过两个Y型万向节悬挂在主轴和从动轴的末端。两个万向节在空间中相互交叉并相互垂直。当驱动轴被拖动和旋转时,万向节特使镜筒在空间中反复移动,例如平移,旋转和滚动。气缸中的材料之后是轴向,径向和圆周方向上的三维复合运动。气缸中的多种物质流动,相互扩散和掺杂,均匀地呈现均匀状态。

PTFE聚合物粉末的特殊设计与玻璃纤维,石墨,碳,青铜等混合,不会升温。

II。表现说明:

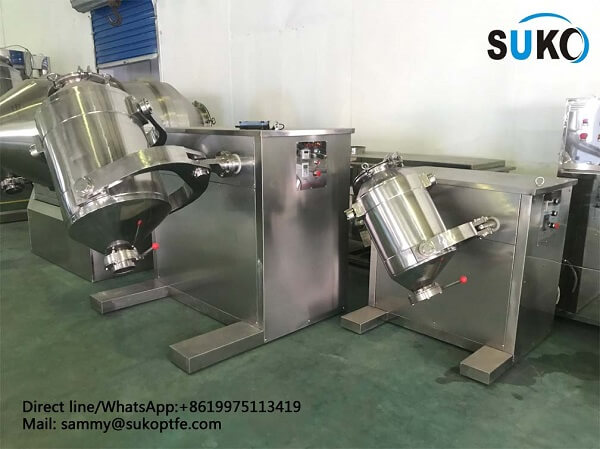

(1)机器由底座,驱动系统,通用壁摇机构,独特形状的混合桶和电气控制系统组成。

(2)设计合理,外形美观,加工精细,运动平稳,无级可调;加载系数大,混合均匀性高,易放电,易清洗,符合GMP规范。

(3)进出口采用夹紧法兰密封,操作方便,气密性好。出料端采用偏心锥,不对称设计,更有利于材料的均匀混合。排出时,排出口位于混合容器的最低位置,所有材料都可以排出。

(4)排料阀采用独特设计的蝶阀,密封性能好,卸料方便,无多余物料。

(5)它具有独特的主动性,驱动双轴和双轴Y形摇臂机构,使枪管可以在三维空间中进行复杂的平移,旋转和摇摆运动。

(6)万向摇臂机构采用不锈钢材料加工而成,经过镜面处理,外形美观。

III。技术参数:

设备类型:SYH-50

混合桶体积(L):50

装载量(L):30

最大装载重量(kg):30

主轴转速(rpm):0-10

电机功率(kw):0.75

向外尺寸(mm):1200 x宽950 x高1250

总重量(kg):300
